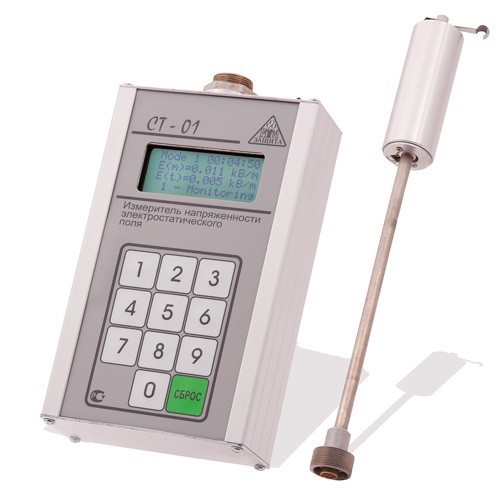

СТ-01 — универсальный измеритель напряженности и потенциала электростатического поля

СТ-01 — универсальный измеритель напряженности и потенциала электростатического поля
Артикул: 754008
Модель: СТ-01
Гарантия: 24 мес.
Госреестр РФ: 17400-98
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: НТМ-Защита

Измеритель представляет собой преобразователь напряженности электростатического поля, блок управления и индикации и сетевой блок питания.

Работа измерителя основана на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения.

Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), асимметрично закрепленную на оси вращения микроэлектро-двигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения.

Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналогоцифрового преобразователя и далее обрабатывается микропроцессором. Конструктивно измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием (Аккумуляторная батарея 6В).

Особенности универсального измерителя напряженности и потенциала электростатического поля СТ-01:

  • Выполнен на современной элементной базе с матричным дисплеем и микропроцессорным управлением, позволяющим проводить обработку полученных данных.
  • С помощью приставки позволяет оценить эффект электризуемости или антистатической обработки текстильных и обувных полимерных материалов и изделий из них, как в лабораторных условиях, так и в условиях реального использования одежды и обуви.
  • Рекомендован Госсанэпиднадзором для использования в целях санитарного надзора по контролю напряженности электростатического поля на рабочих местах операторов ПЭВМ, электростатического потенциала на экране видеодисплейных терминалов (ВДТ) а также в других сферах производства, регламентированных ГОСТ 12.1.045-84 и СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».
Параметр Значение
Диапазон измерения напряженности электростатического поля от 0,3 до 180 кВ/м
Диапазон измерения электростатического потенциала экрана видеодисплея от 0,1 до 15 кВ
Пределы допускаемой основной относительной погрешности измерения напряженности электростатического поля ±15 %
Габариты преобразователя напряженности электростатического поля 320 х 32 х 32 мм
Габариты блока управления и индикации 170 х 105 х 42 мм
Масса измерителя с аккумуляторами 1,1 кг
Мощность, потребляемая от батареи питания не более 0,6 Вт
Среднее время наработки на отказ не менее 1000 ч
Наименование Количество
1 Преобразователь напряженности электростатического поля 1
2 Блок управления и индикации 1
3 Измерительная пластина в форме диска 1
4 Блок питания 1
5 Аккумулятор 1
6 Комплект укладки 1
7 Руководство по эксплуатации 1
8 Паспорт 1
