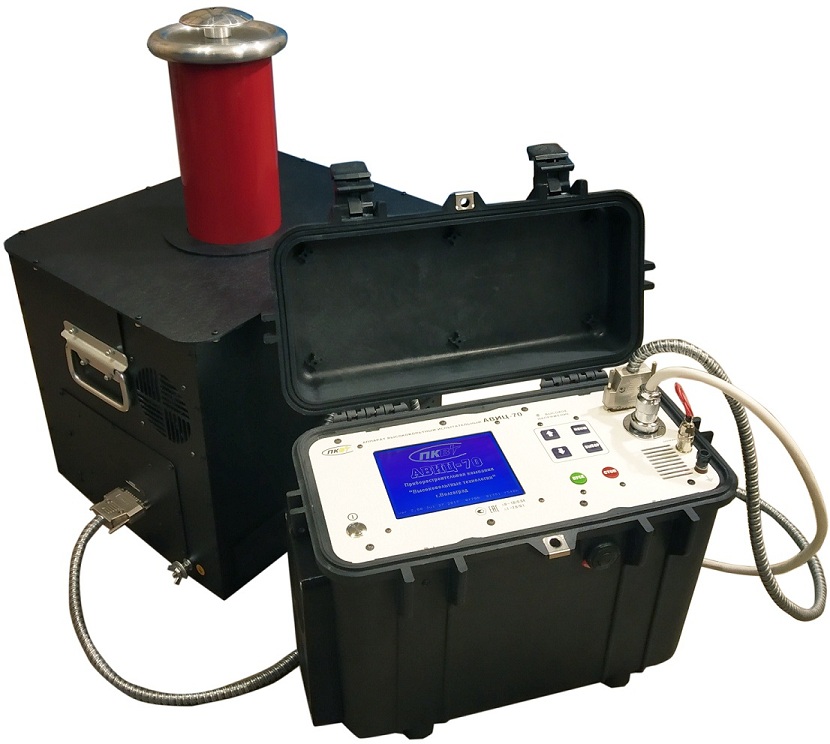

АВИЦ-70 (100мА/50мА) исп.3 - аппарат высоковольтный прожиговый

АВИЦ-70 (100мА/50мА) исп.3 - аппарат высоковольтный прожиговый
Артикул: 715105
Модель: АВИЦ-70 (100мА/50мА) исп.3
Гарантия: 18 мес.
Госреестр РФ: 66233-16
Поверка приобретается отдельно: 10560 Р
Межповерочный интервал: 12 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
429 240 Р
Доступен для заказа
Добавить к сравнению

Назначение аппарата высоковольтного прожигового АВИЦ-70 (100мА/50мА):

Аппарат высоковольтный прожиговый цифровой АВИЦ-70 (100мА/50мА) – позволяет генерировать и измерять напряжение и силу переменного и постоянного тока.

Описание  аппарата высоковольтного прожигового АВИЦ-70 (100мА/50мА):

Информация о ходе испытаний представлена на графическом дисплее, информация о токе и напряжении представлена в цифровом формате и в виде бегущего графика. Стандартно для серии АВИЦ — режим ‘ПРОЖИГ’, режим — быстрое отключение и медленное отключение тока нагрузки при пробое, режим ‘Проверка трансформаторного масла’, режим ‘Автоматическая работа с ванной испытательной’, разрядное устройство, таймер с функцией отложенного счета, автоматический режим, средний размер, средний вес.

Проверка трансформаторного масла. Приборы серии АВИЦ имеют режим ‘Проверка трансформаторного масла’, тоесть при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо (рекомендовано) установить высоковольтный резистор номиналом 1.5…2.5 МОм для увеличения выходного сопротивления блока высоковольтного.

Управление токовой защитой. Параметр ток ограничения — ток, который прибор пытается стабилизировать в цепи нагрузки. Параметр ток отключения — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры необходимы для режима ‘ПРОЖИГ’, параметры ток ограничения — 101 мА, ток отключения — 110 мА. Для режима ‘Прожиг’ параметры токовой защиты и токов ограничения установлены автоматически и не требуют коррекции. Параметры в меню не влияют на работу прибора в режиме ‘ПРОЖИГ’, они остаются от предыдущего выбранного режимы испытаний.

Дополнительная опция с замыкателем. Данная опция состоит из короткозамыкателя с электромагнитом. При включении прибора кнопкой ‘СЕТЬ’ короткозамыкатель отводится от высоковольтного вывода, соответственно при отключении питания прибора — соединяет высоковольтный вывод с ‘землей’.

Аппарат высоковольтный испытательный цифровой АВИЦ-70 (100мА/50мА) поставляется в 2 исполнениях:

  • Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение;
  • Исполнение 3 — стальной корпус, исполнение под стойку 19′.

Особенности аппарата аппарата высоковольтного прожигового АВИЦ-70 (100мА/50мА):

  • Разработка и производство России;
  • Графический экран — промышленный, рабочая температура -30…+50°C;
  • Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
  • Провод питания — собственного изготовления;
  • Режим проверки трансформаторного масла с фиксацией значений U;
  • Запуск таймера с любого напряжения;
  • Режим ПРОЖИГ — полноценный прожиг в диапазоне 10…40 кВ, 60…45 мА.;
  • Режим работы с ванной испытательной АВИЦ-20П;
  • Режим источника напряжения 0…230 В и тока 0…23 А;
  • Режим источника больших токов 0…36 В и тока 0…100 А;
  • Встроенный интерфейс USB и ПО с фотографией результата (опционально);
  • Интерфейс RS-485 с форматом ModBus RTU (опционально);
  • Встроенное разрядное устройство;
  • Встроенный диодный столб;
  • Графическое и цифровое отображение напряжения и тока;
  • Отсутствие коронации, гула, дребезга;
  • Влагопылезащитное исполнение блоков IP54 и IP60;
  • Защита экрана — поликарбонат с защитным покрытием;
  • Средние размеры и масса;
  • Установка тока отключения от 1 до 110 мА с шагом 1 мА;
  • Установка тока ограничения от 1 мА до 101 мА с шагом 1 мА;
  • Фиксация значений U и I при электрическом пробое в нагрузке;
  • Автоматический и ручной режим работы, модифицированный таймер;
  • Температурная защита высоковольтного блока 50°C.

Технические характеристики аппарата высоковольтного прожигового АВИЦ-70 (100мА/50мА) исп.3:

Параметр Значение
АВИЦ-70 (100мА/50мА) исп.2 АВИЦ-70 (100мА/50мА) исп.3
Диапазон измерения напряжения переменного тока, кВ 1,00…51,00
Диапазон измерения напряжения постоянного тока, кВ 1,00…71,00
Диапазон измерения силы переменного тока, мА 0,05…101,00
Диапазон измерения силы постоянного тока, мА 0,05…25,00
Диапазон выдачи силы постоянного тока режим ‘ПРОЖИГ’, мА 60…45
Установка защиты силы переменного тока, мА 1…110
Установка защиты силы постоянного тока, мА 1…26
Встроенная защита силы постоянного тока режим ‘ПРОЖИГ’, мА 110…90
Скорость срабатывания защиты, (быстро/медленно) искра/дуга
Фиксация параметров пробоя на индикаторе, мА U и I
Режим проверки трансформаторного масла да
Пределы допускаемой относительной погрешности измерения напряжения, % ± 1,0/0,04
Пределы допускаемой относительной погрешности измерения силы тока, % ± 2,0/0,1
Габаритные размеры блока индикации, мм 410х215х345 500х215х240
Габаритные размеры блока высоковольтного, мм 550х610х400
Масса блока индикации, кг 15±1 20±1
Масса блока высоковольтного, кг 45±1
Максимальная потребляемая мощность, ВА 6500
Средний срок службы, лет, не менее 5

Комплект поставки АВИЦ-70 (100мА/50мА) исп.3

Наименование Количество
1 Блок управления АВИЦ-70 (100мА/50мА) исполнение 3 1
2 Блок высоковольтный 1
3 Кабель соединительный 1
4 Кабель сетевой 1
5 Ответная часть разъёма блокировки 1
6 Провод заземления 2
7 Вставка плавкая 20А (установлена в сетевом разъёме) 1
8 Паспорт 1

Дополнительная комплектация АВИЦ-70 (100мА/50мА)

(Поставляется за отдельную плату)

Наименование
1 Встроенный интерфейс USB и ПО с фотографией результата
2 Интерфейс RS-485 с форматом ModBus RTU
3 Дополнительная опция с замыкателем
4 Высоковольтный провод 60 кВ (2 метра)
