| Диапазон |
Разрешение |
Погрешность |
| Измерение напряжении помех MRU-200 UN (RMS) |
| 0...100 В |
1 В |
± (2% и. в. + 3 е. м. р.) |
- частота fN 15…450 Гц
- частота измерения – минимум два измерения/с
|
| Измерение частоты помех fN |
| 15...450 Гц |
1 Гц |
± (1% и. в. + 2 е. м. р.) |
- измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)
|
| Измерение сопротивления проводников и выравнивания потенциалов (2p) |
| 0,000...3,999 Ом |
0,001 Ом |
± (2% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом |
0,01 Ом |
± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом |
0,1 Ом |
| 400...3999 Ом |
1 Ом |
| 4,00...19,99 кОм |
0,01 кОм |
± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p) |
| 0,000...3,999 Ом |
0,001 Ом |
± (2% и. в. + 4 е. м. р.) |
| 4,0...39,99 Ом |
0,01 Ом |
± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом |
0,1 Ом |
| 400...3999 Ом |
1 Ом |
| 4,0...19,99 кОм |
0,01 кОм |
± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи) |
| 0,000...3,999 Ом |
0,001 Ом |
± (8% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом |
0,01 Ом |
± (8% и. в. + 3 е. м. р.) |
| 40,0...399,9 Ом |
0,1 Ом |
| 400...1999 Ом |
1 Ом |
| Измерение сопротивления заземляющих устройств методом двух клещей |
| 0,00...19,99 Ом |
0,01 Ом |
± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом |
1 Ом |
± (20% и. в. + 3 е. м. р.) |
| Измерение удельного сопротивления грунта |
| 0,00...9,99 Ом⋅м |
0,01 Ом⋅м |
Зависит от основной погрешности RE
при измерении методом
4p но не менее ±1 е.м.р. |
| 100...999 Ом⋅м |
1 Ом⋅м |
| 1,00...9,99 кОм⋅м |
0,01 кОм⋅м |
| 10,0...99,9 кОм⋅м |
0,1 кОм⋅м |
| 100...999 кОм⋅м |
1 кОм⋅м |
- расстояние между измерительными зондами (L): 1...50м
|
| Измерение сопротивления заземляющих устройств и молниезащит импульсным методом |
| 0,0...99,9 Ом |
0,1 Ом |
±(2,5% и. в. + 3 е. м. р.) |
| 100...199 Ом |
1 Ом |
- форма сигнала: 8/10μс или 10/350μс
- амплитуда тока измерительного импульса приблизительно 1A
- пиковые значения напряжения приблизительно 1500В
|
| Измерение сопротивления измерительных зондов |
| 0...999 Ом |
1 Ом |
±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм |
1 кОм |
| 10,0...19,9 кОм |
0,1 кОм |
| Измерение тока утечки (RMS) |
| 0...99,9 мA1 |
0,1 мА |
±(8% и.в. + 5 е.м.р.) |
| 100...999 мA1 |
1 мA |
±(8% и.в. + 3 е.м.р.) |
| 1,00...4,99 A1,2 |
0,01 A |
±(5% и.в. + 5 е.м.р.)1
Не используется2 |
| 5,00...9,99 A1,2 |
0,01 A |
±(5% и.в. + 5 е.м.р.) |
| 10,0...99,9 A1,2 |
0,1 A |
| 100...300 A1,2 |
1 A |
- 1 - клещи (диаметр 52 мм) – C-3
- 2 - гибкие клещи – F-1
- частотный диапазон: 45...400 Гц
|

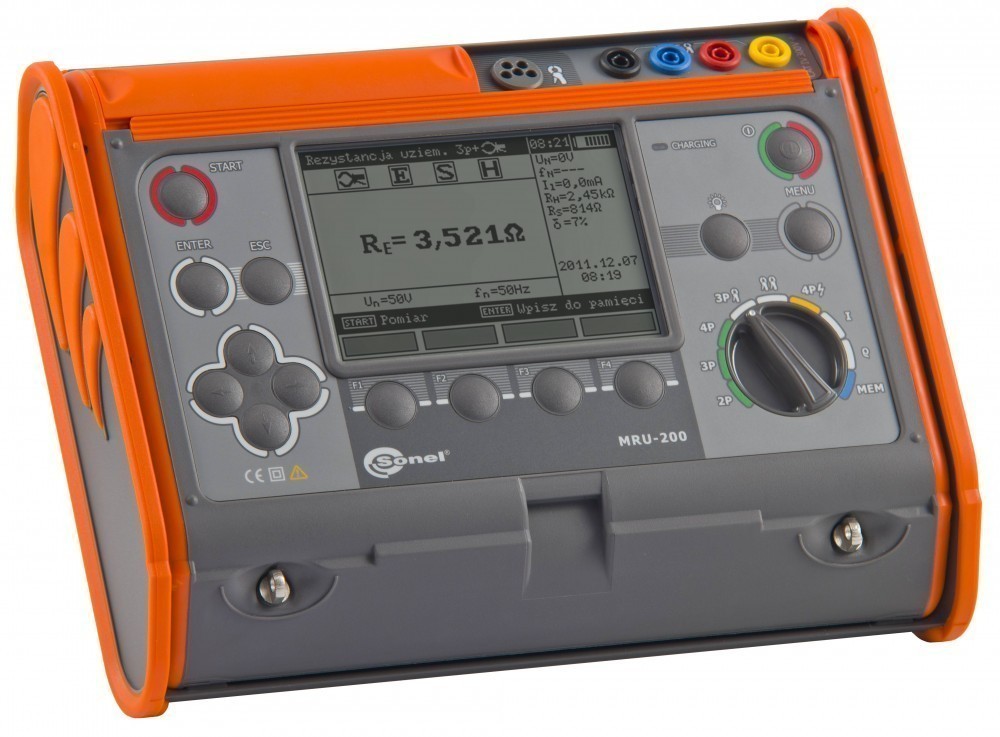

| Дополнительные технические характеристики измерителя MRU-200 |
Параметр
|
Значение |
| Класс изоляции |
двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности |
III 600 В согласно EN 61010-1 |
| Степень защиты корпуса PN-EN 60529 |
IP54 |
Максимальное напряжение шума
(сумма переменного и постоянного тока),
при котором ещё могут проводиться измерения |
24 В |
Максимальное значение тока шума,
при котором измерение может
быть произведено (с использованием клещей) |
3 A RMS |
| Частота измерительного тока |
50 Гц, 60 Гц,125 Гц, 150 Гц и 400 Гц |
| Измерительное напряжение и ток для 2p |
U |
| Измерительное напряжение для 3p, 4p |
25 или 50 В |
| Измерительный ток 3p, 4p |
>200 мA |
| Максимальное сопротивление измерительных зондов |
20 кОм |
| Индикация тока помех (клещи) |
≤0,5 мA |
| Питание измерителя |
пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч |
| Количество измерений сопротивления R 2p |
>1500 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE |
>1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
Длительность измерения
сопротивления для метода 2p |
|
Длительность измерения
для остальных методов |
|
| Габаритные размеры |
288 x 223 x 75 мм |
| Масса измерителя |
приблизительно 2 кг |
| Рабочая температура |
-10 ... +50 °C |
| Температура зарядки аккумуляторов |
+10 ... +35 °C |
