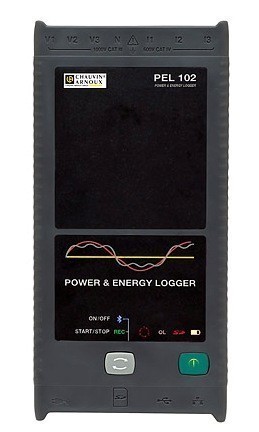

PEL102 (CA8352v1) Трехфазный регистратор энергии без дисплея

Трехфазный регистратор энергии без дисплея PEL102 (CA8352v1)
Трехфазный регистратор энергии без дисплея PEL102 (CA8352v1)
Артикул: 311083
Гарантия: 36 мес.
Госреестр РФ: 53871-13
Поверка приобретается отдельно: 8500 Р
Межповерочный интервал: 12 мес.
Бренд: Chauvin Arnoux

Описание трехфазного регистратора энергии (без дисплея) PEL102 (CA8352v1):

3-х фазный регистратор подачи электрической энергии серии PEL102 является идеальным прибором по удивительно низкой цене для электриков и технического персонала, используемым для изучения и записи параметров подачи электроэнергии и регистрации показателей качества энергии.

Прибор PEL102 незаменим для любого потребителя электрической энергии - от небольшого ресторана, объекта социального значения, госпиталя до огромного промышленного потребителя - позволяя быстро, точно, безопасно и недорого получить полную картину электроснабжения и потребления для дальнейшего изучения и анализа. Регистратор представляет собой первый шаг в изучении параметров подачи и потребления эл энергии и позволяет без использования дорогостоящего оборудования непосредственно на месте  измерения сделать выводы и разработать программу действий.

- Изучение нагрузок - проверка возможностей системы электроснабжения перед включением дополнительных нагрузок
- Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения
- Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры
- Регистрация изменений напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей

ПРИБОР PEL102:

- Простой и надежный прибор для измерения и записи всех пареметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу
- Класс точности 0,2%
- Рабочие частоты сети 50, 60, и 400Гц переменного тока, а также сети постоянного тока.
- Прямое измерение тока в диапазонах от  50мA до 10,000A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов СА8332 и СА8335)
- Измерение напряжения до 1000В
- Измерение мощности: ВА, Вт и ВАР
- Измерение электрической энергии,
- Коэффициент мощности (PF), Cos (Φ), и Tan (Φ)
- Коэффициент гармонических искажений (THD) для токов и напряжений
- Измерение гармоник до 50 порядка для рабочей частоты  50/60Гц для токов и напряжений
- Измерение частоты от 0 до 400Гц.
- Измерение действующих значений и значений постоянного тока по каждой фазе независимо
- 3-х строчный яркий дисплей для модели  PEL 103 (независимое отображение 3-х фаз)
- Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2Гб
- Автоматическое распознование подключенных датчиков тока и автоматическая настройка прибора для работы с ними
- Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети (напряжение до 650,000 В / ток до 25,000 A)
- 17 запрограммированных типов подключения электрической сети
- USB, LAN, и Bluetooth интерфейсы
- ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов

3-х фазный регистратор подачи электрической энергии серии PEL от Chauvin Arnoux является идеальным прибором по удивительно низкой цене для электриков и технического персонала, используемым для изучения и записи параметров подачи электроэнергии и регистрации показателей качества энергии.

Благодаря гибким токовым зажимам в комплекте поставки и цветному дисплею измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.

Области применения трехфазного регистратора энергии (без дисплея) PEL102:

Данный прибор незаменим для любого потребителя электрической энергии - от небольшого ресторана, объекта социального значения, госпиталя до огромного промышленного потребителя - позволяя быстро, точно, безопасно и недорого получить полную картину электроснабжения и потребления для дальнейшего изучения и анализа. Регистратор представляет собой первый шаг в изучении параметров подачи и потребления эл энергии и позволяет без использования дорогостоящего оборудования непосредственно на месте  измерения сделать выводы и разработать программу действий.

- Изучение нагрузок - проверка возможностей системы электроснабжения перед включением дополнительных нагрузок
- Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения
- Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры
- Регистрация изменений напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному - срабатыванию автоматических выключателей

Основные преимущества трехфазного регистратора энергии (без дисплея) PEL102:

- Простой и надежный прибор для измерения и записи всех параметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу
- Рабочие частоты сети 50, 60, и 400Гц переменного тока, а также сети постоянного тока
- Прямое измерение тока в диапазонах от  50мA до 10,000A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов СА8332 и СА8335)
- Измерение мощности: ВА, Вт и ВАР
- Измерение электрической энергии,
- Коэффициент мощности (PF), Cos (Φ), и Tan (Φ)
- Коэффициент гармонических искажений (THD) для токов и напряжений
- Измерение гармоник до 50 порядка для рабочей частоты  50/60Гц для токов и напряжений
- Измерение частоты
- Измерение действующих значений и значений постоянного тока по каждой фазе независимо
- Трех строчный яркий дисплей для модели  PEL 103 (независимое отображение 3-х фаз)
- Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2Гб
- Автоматическое распознавание подключенных датчиков тока и автоматическая настройка прибора для работы с ними
- Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети
- 17 запрограммированных типов подключения электрической сети
- USB, LAN, и Bluetooth интерфейсы
- ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов
- Однофазная , 2-х проводная
- Однофазная, 3-х проводная

Технические характеристики трехфазного регистратора энергии (без дисплея) PEL102:

Параметр Значение
Дисплей прибора Версия без дисплея
Тип системы 3-x фазная система с или без нейтрали, различные специфический конфигурации по желанию пользователя
Погрешность 0.2%
Электрические параметры
Количество измерительных каналов 3 по напряжению / 3 по току (расчет тока нейтрали)
Частота сети 50 Гц, 60 Гц, 400 Гц
Диапазон измерения напряжения 0 до 1,000 В переменного и постоянного
Диапазон измерения тока в зависимости от подключенных (заменяемых) датчиков тока MN93 2 до 240 Aпер, разрешение 0,01А
MN93A 0.005 Aпердо 5 Aпер/ 0.1 A до 120 Aпер,разр. 0,001А
C193 3 A до 1,200 Aпер, разрешение 0,01А
A193 & MA193 100 мA до 10,000 Aпер,разр. 0,1А
PAC93 10 A до 1,000 Aпер/ 10 A до 1,400 Aпост, разр 0,01А
E3N 50 мA до 10 Aпер/пост/ 100 мA до 100 Aпер/пост, разр 0,001А
Встроенный коэффициент трансформации Отображение и расчет напряжений до 650кВ / и токов до 25,000 A
Измеряемые и записываемые параметры, диапазоны
Мощность 10Вт .. 10ГВт / 10 вар .. 10 Гвар / 10ВА .. 10 ГВА
Энергия до 4 ЭВтч / 4 ЭВАРч / 4 ЭВАч (Экса="1018)
Phase Cos φ, tan Φ, PF (коэффициент мощности)
Гармоники до 50-го порядка
Дополнительные функции
Фазовая последовательность Да
Min / Max Да
Крепление прибора Магнитный держатель, крюк
Запись
Самплинг 128 событий/период - 1" запись / сек - одна запись за время от 1 до 60 минут
Память SD карта (SD-HC до 32 GB)
Интерфейсы Bluetooth (Class 2), Ethernet, USB
Питание прибора 110 - 250 В (+ 10%, - 15 %) при 50-60 Гц & 400Гц
Безопасность IEC 61010 600 V CAT IV – 1,000 V CAT III
Размеры
Размеры 256 x 125 x 37 мм
Вес 900 г
Пыле/влаго защита IP54


3-х фазная, 3-х проводная электросеть
- 3-х фазная 3-х проводная система, соединенная Δ (с 2 датчиками тока)
- 3-х фазная 3-х проводная система, соединенная Δ (с 3 датчиками тока)
- 3-х фазная 3-х проводная система с изолированной нейтралью
- 3-х фазная 3-х проводная система с разомкнутым треугольником (с 3 датчиками тока)
- 3-х фазная 3-х проводная система, соединенная звездой (с 2 датчиками тока)
- 3-х фазная 3-х проводная система, соединенная звездой (с 3 датчиками тока)
- 3-х фазная 3-х проводная система, соединенная Δ, сбалансированная (с 1 датчиком тока)

3-х фазная, 4-х проводная электросеть

- 3-х фазная 4-х проводная система, соединенная звездой (с 3 датчиками тока)
- 3-х фазная 4-х проводная система, соединенная звездой, сбалансированная
- 3-х фазная 4-х проводная система, соединенная звездой. Линейный однофазный 3-х проводный отвод
- 3-х фазная 4-х проводная система, соединенная Δ
- 3-х фазная 4-х проводная система, с разомкнутым треугольником

Сеть постоянного тока

- DC 2-проводная
- DC 3-проводная

ПО DATAVIEW® ВКЛЮЧЕНО В КОМПЛЕКТ ПОСТАВКИ И ПОЗВОЛЯЕТ:

- Отображение всех измеряемых параметров в реальном времени на компьютере
- Конфигурация прибора напрямую с вашего компьютера
- Работа из одной программы с несколькими регистраторами независимо
- Составление протоколов по желанию пользователя, внесение любых необходимых изменений
- Экспорт данных в формате Ecxel
- Режимы увеличения и более внимательного рассмотрения события на графике для анализа
- Отображение графиков, гармонического спектра, заметок пользователя
- Печать протоколов, используя заранее заготовленные пользователем формы
- Выбор необходимых параметров для измерения и протоколирования
- Ведите наблюдение за потребляемой электрической энергией в денежном эквиваленте




Комплект поставки PEL102

Наименование Количество
1. Трехфазный регистратор энергии (без дисплея) PEL 102 1
2. Кейс для переноски 1
3. Система крепления прибора 1
4. Измерительные провода с крокодилами 4
5. USB-SD-Кард адаптер 1
6. Гибкие клещи MiniFlex® модель MA193-10 3
7. Шнур сетевого питания 1
8. USB флешка с ПО DataView® 1
9. USB кабель 1
10. Цветные маркеры фазы 12
Артикул:Фото:Наименование:Цена:
1. 311525Адаптер 5A (P01101959)
По запросу
2. 311521Комплект 4 клещей, MN93А  0-5А-120А, диам. 20мм (P01120434B)Комплект 4 клещей, MN93А 0-5А-120А, диам. 20мм (P01120434B)84 068 Р
3. 311522Комплект 4 клещей, С193  0-1000А, диам.52ммКомплект 4 клещей, С193 0-1000А, диам.52мм115 955 Р
4. 311523Комплект 4 клещей, PAC93  1-1400А перем тока, 1-1700A пост тока (P01120079B)Комплект 4 клещей, PAC93 1-1400А перем тока, 1-1700A пост тока (P01120079B)134 073 Р
5. 311524Комплект 4 клещей, гибких AmpFLEX  0,1-6500А, длина гибких клещей 450мм (P01120526B)Комплект 4 клещей, гибких AmpFLEX 0,1-6500А, длина гибких клещей 450мм (P01120526B)89 684 Р
6. 311526Комплект 4 клещей, гибких AmpFLEX  0,1-6500А, длина гибких клещей 800мм (P01120531B)Комплект 4 клещей, гибких AmpFLEX 0,1-6500А, длина гибких клещей 800мм (P01120531B)122 296 Р
7. 311527Клещи гибкие мини AmpFLEX™ MA193-200 мм (P01120580)
По запросу
8. 311528Клещи E3N (P01120043A)
По запросу
9. 311529Адаптер E3N (P01120081)
По запросу
