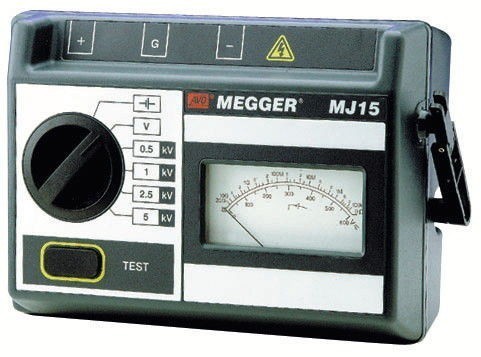

MJ15 - измеритель изоляции до 5 кВ постоянного тока
Назначение измерителя MJ15
MJ15 представляет собой компактный измеритель изоляции напряжением до 5 кВ. Прибор очень удобен в использовании и обеспечивает быстрые, точные показания сопротивления изоляции. Прибор имеет аналоговый дисплей со шкалой с максимальным значением - 20 ГОм. Модель MJ15 питается от встроенных батарей или от дополнительного генератора с ручкой.
Пользоваться прибором необычайно просто. Диапазон напряжения позволяет измерять потенциалы проводников постоянного или переменного тока. Есть четыре режима тестирования изоляции напряжением: 500 В, 1 кВ, 2,5 кВ и 5 кВ.
Управление осуществляется с помощью кнопок; кнопка блокировки упрощает долговременное тестирование, однако для максимальной безопасности предпочтительна версия без блокировки.
К шкале прибора с помощью специальных пазов можно прикрепить специальную накладку с зонами прошел/не прошел, что особенно удобно для малоопытных пользователей и позволит им быстро принимать решения в процессе измерения.
Модель MJ15 оснащена генератором с ручкой и батареями. При нажатии кнопки "Тест" прибор питается от батарей. Переключатель генератора используется, если батареи не работают или в целях экономии их заряда.
Прибор имеет прочный корпус. В комплекте с приборами поставляется мягкий кейс для переноски, протоколы испытаний и батареи.
Прибор внесен в Госреестр средств измерений РФ. Полная инструкция на русском языке и методика поверки прилагается.
Особенности измерителя MJ15:
- Большой аналоговый дисплей, что позволяет использовать прибор до -35 оС;
- Функция автоматического измерения напряжения показывает потенциал проводника и автоматической разрядки;
- Дополнительно оборудуется кнопкой блокировки;
- Четыре выходных тестовых режима напряжения 0,5, 1, 2,5 и 5 кВ;
- Простота использования;
- Возможность использования генератора напряжения;
- Уникальная накладка для шкалы с разграничением зон типа прошел/не прошел;
- Вмонтированная отказоустойчивая шкала для устойчивости к предельным воздействиям;
- Единственная шкала значений для измерения изоляции помогает избежать ошибок оператора;
- Небольшой вес и прочный корпус;
- Диапазон с минимальным значением 100 кОм идеален для тестирования в режиме да/нет.
Области применения измерителя MJ15
Изоляция необходима для обеспечения безопасности любых электрических систем, она обеспечивает необходимый защитный барьер от проводов, находящихся под напряжением. Изоляция может разрушаться под действием влаги, солнечного света и тепла. Уменьшение степени изоляционной защиты может привести к потенциально опасной ситуации, которая может стать причиной электрошока или возгорания. Если состояние изоляции регулярно проверяется, о снижении степени защиты можно узнать до того, как это станет опасным или причинит неудобство или вызовет незапланированные расходы в связи с простоем оборудования и его ремонтом.
MJ15 является прибором общего назначения. Этот тестер хорошо подходят подрядчикам и инженерам, которые испытывают различную технику, трансформаторы, распределительные устройства, кабели и т.д.
Устройства могут использоваться:
- Подрядчиками на установку электрооборудования;
- Инженерами по обслуживанию;
- Инженерами в области телекоммуникаций;
- Для обслуживания газо- и водоснабжения;
- Железнодорожными компаниями;
- Производителями кабелей;
- Горнодобывающими компаниями.
Технические характеристики измерителя MJ15:
- Диапазон измерений сопротивления изоляции от 100 кОм до 20 ГОм (также от 0 Ом и до кОм )
- Тестовое напряжение (постоянного тока) 500 В, 1000 В, 2500 В и 5000 В
- Погрешность тестового напряжения ±5% от номинального тестового напряжения при нагрузке 20 MОм
- Стабильность тестового напряжения <±1% (от 180 об./мин. до 240 об./мин.)
- Погрешность измерения изоляции (0 - 30°C) (32 - 86°F) ±2,5% от значения отклонения полной шкалы
- Ток КЗ 1,5 мA ± 0,5 мA
- Максимальная емкость нагрузки 5 µФ
- Подавление помех 1 мA (среднеквадратическое значение) при 50-60 Гц
- Разрядный резистор
Комплект поставки MJ15:
- 1. Прибор MJ-15 - 1
- 2. Сумка для переноски - 1
- 3. Тестирующий провод, длинной 3 метра - 3
- 4. Инструкция по эксплуатации на русском языке - 1
