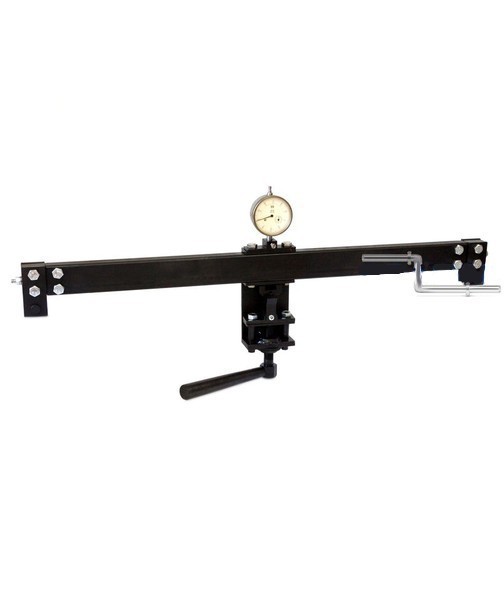

Измеритель натяжения троса ИНТК-3

Известны несколько типов датчиков для измерения силы натяжения. Все они имеют как преимущества, так и недостатки:

• механические динамометры отличаются большими габаритами;
• электронные динамометры представляют собой дорогие приборы, требующие наличия преобразователей и электрического питания;
• датчики перемещения отличаются сложностью конструкции.

Наиболее используемые — механические динамометры — имеют хаотично изменяющуюся цену деления индикатора, что объясняется только смещением конструктивных элементов друг относительно друга при нагружении во время измерений и чего, в пределах упругой области работы  конструктивных элементов,  принципиально быть не должно. В результате ставится под сомнение достоверность получаемых измерений.

Для повышения точности измерений и формирования линейной зависимости между относительным смещением рамы и упорной балки в ИНТК-3  реализован ряд конструктивных решений, которые позволили:

• стабилизировать положение внутренней упорной балки относительно рамы;
• увеличить точность измерения силы натяжения нажимного устройства для изменения интервалов поперечной деформации испытуемого объекта (троса, кабеля и т.п.) в зависимости от ожидаемых интервалов измеряемых усилий.

Измеритель натяжения троса ИНТК-3 используется для измерения и контроля величины усилия натяжения  тросов, канатов, кабелей, проводов, нитей, ремней, лент и других гибких элементов без разрыва силовой схемы.

Калибровка измерителя натяжения ИНТК-3 проводится предприятием изготовителем по методике  МК5034273.04.16, разработанной лабораторией УСЭТС. Первая калибровка собранного  изделия проводится  перед его реализацией.

ТУ4273-074 -12719185-2016
