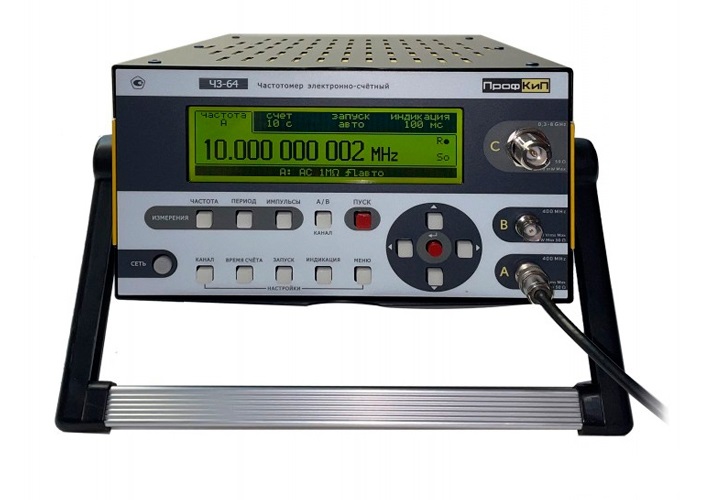

ПрофКиП Ч3-64 — частотомер электронно-счетный

ПрофКиП Ч3-64 — частотомер электронно-счетный
Артикул: ep-1307-27437
Модель: Ч3-64
Гарантия: 12 мес.
Госреестр РФ: 82648-21
Поверка: включена в стоимость
Межповерочный интервал: 82648-21
Бренд: ПрофКИП
Цена:
702 000 Р
Доступен для заказа
Добавить к сравнению

Частотомер универсальный ПрофКиП Ч3-64 создан для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени. Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнла с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:

  • для внутреннего генератора обычной точности ± 2,5 Гц;
  • для внутреннего генератора повышенной точности (опция 101) ± 0,0055 Гц.

Особенности частотомера электронно-счетного ПрофКиП Ч3-64:

  • 3 канала;
  • 17,85 ГГц;
  • Жидкокристалический дисплей 240х64 - 12 разрядов;
  • Опорный кварцевый генератор 10-6;
  • Интерфейс LAN,RS-232;
  • Корпус цельный металлический с экранированием.
Параметр Значение
Диапазон измерений частоты, Гц:
- вход А
- вход В
- вход С

от 0,001 до 400·106
от 0,001 до 400·106
от 1,5·109 до 17,85·109
Относительная погрешность измерений частоты для входов А, В d(f, P) = ± (d0 + dзап + Dtp/tc)
Относительная погрешность измерений частоты для входов B*, C df = ± (d0 + Dtp / tc)
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев ±1×10-6
Пределы регулировки частоты внутреннего опорного генератора, не менее ±8×10-6
Диапазон измерений периода, с:
- вход А
- вход В
- вход С

от 2,5·10-9 до 1000
от 2,5·10-9 до 1000
от 60·10-12 до 0,7·10-9
Относительная погрешность измерений периода для входа А, В d(f, P) = ± (d0 + dзап + Dtp/tc)
Относительная погрешность измерений периода для входа С df = ± (d0 + Dtp / tc)
Диапазон измерений длительности импульсов, с от 5·10-9 до 1000
Относительная погрешность измерений длительности импульсов Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерений временных интервалов, с от 50·10-9 до 500
Пределы абсолютной погрешности измерений временных интервалов от 5·10-9 до 1000
Абсолютная погрешность измерения временных интервалов Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерения отношения частот от 0,000 000 000 01 до 999 999 999 999
Относительная погрешность измерения отношения частот d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц 10
Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее 0,3
Входное сопротивление каналов А, В, Ом 1·106; 50
Входное сопротивление канала В*, Ом 50
Входное сопротивление канала С, Ом 50
Время установления рабочего режима, ч 1
Время непрерывной работы в рабочих условиях применения, ч 8
Дисплей жидкокристалический 240х64, 12 разрядов
Интерфейс LAN,RS-232
Электропитание:
- напряжение сети питания, В
- частота сети питания, Гц

220±22
50±0,5
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа

от +15 до +25
от 30 до 80
от 84 до 106
Габаритные размеры прибора (ШхВ×Г), мм, не более 280х340х130
Масса прибора, кг, не более 6
Наименование Количество
1 Частотомер универсальный ПрофКиП Ч3-64 1
2 Шнур питания SCZ-1 1
3 Руководство по эксплуатации ПРШН.411142.003-2020 РЭ 1
4 Формуляр ПРШН.411142.003-2020 ФО 1
5 Методика поверки РТ-МП-7871-551-2020 1
