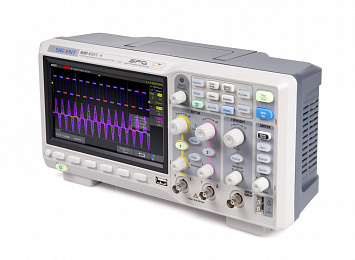

| Число каналов |
4 |
| Полоса пропускания (-3 дБ) |
0…100 МГц |
0…200 МГц |
| Время нарастания |
≤ 3,5 нс |
≤ 1,8 нс |
| Ограничение ПП |
20 МГц |
| Коэффициент отклонения (Коткл.) |
500 мкВ/дел…10 В/дел |
| Погрешность установки Коткл. |
≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
| Диапазон установки смещения |
500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В |
| Входной импеданс |
1 МОм (± 2 %) / 18 ± 2 пФ |
| Максимальное входное напряжение |
400 Впик (DC+AС пик, ≤ 10 кГц) |
| Коэффициент развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел |
| Погрешность установки Кразв. |
± 0,0025 % |
| Режимы работы |
Основной, ZOOM окна, самописец, X-Y |
| Источники синхросигнала |
Любой из каналов, внешний |
| Режимы запуска развертки |
Автоматический, ждущий, однократный |
| Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
| Предзапуск |
0~100% памяти |
| Послезапуск |
0…10000 делений |
| Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации |
Внутренняя: 0,6 деления шкалы;
Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц);
Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
| Разрешение по вертикали |
8 бит
(до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации |
500 МГц на канал (1 ГГц при объединении каналов) |
| Интерполяция |
SinX/x, линейная |
| Длина записи |
7 МБ (14 МБ при объединении каналов) |
| Пиковый детектор |
2 нс |
| Режимы работы |
Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократный |
| Функции |
DU; DT; 1/DT |
| Функции по вертикали |
Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред;
выбросы на вершине и в паузе |
| Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза |
| Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Функции |
+, -, х; /; d/dt, ∫dt, √
БПФ – частотный анализ при длине памяти 1 МБ |
| Операторы |
Любой аналоговый канал |
| Формат данных |
I2C, SPI, UART/RS232, CAN, LIN |
| Число каналов |
16 |
| Частота дискретизации |
До 1 ГГц |
| Длина памяти |
До 14 мб/канал |
| Синхронизация |
По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
| Порог срабатывания |
TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В) |
| Формы сигналов |
Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
| Частотный диапазон |
1 мкГц ~ 25 МГц (Синус);
1 мкГц ~ 10 МГц (Прямоугольник, импульс);
1 мкГц ~ 300 кГц (Пила);
1 мкГц ~ 5 МГц (сигналы произвольной формы);
Шум, полоса частот > 25 МГц |
| Разрешение |
1 мкГц |
| Погрешность установки |
±5*10-5 |
| Частота дискретизации |
125 МГц |
| Длина памяти |
16000 точек для произвольной формы |
| Разрядность АЦП |
14 бит |
| Выходной уровень |
-1,5 В ~ +1,5 В (50 Ом);
-3 В ~ +3 В (1 МОм) |
| Постоянное смещение |
± 3 В (1 МОм); ± 1,5 В (50 Ом) |
| Скважность |
1 % ~ 99 % (для прямоугольника и импульса) |
| Симметрия |
0 % ~ 100 % (для пилы) |
| Диапазон частот анализа |
10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) |
| Минимальная полоса анализа |
500 Гц |
| Число точек |
До 500 |
| Режим HISTORY |
Сохранение с временными метками до 80000 осциллограмм |
| Сегментированная память |
До 80.000 сегментов |
| Интерфейс |
USB, LAN, USB WIFI адаптер (опция) |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Режим X-Y |
Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц |
| ЖК-дисплей |
Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разрешение 800 × 480) |
| Напряжение питания |
100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 |
| Рабочая температура |
+10…+40°С; влажность ≤ 85% |
| Габариты |
312 х 133 х 151 мм |
| Масса |
2,6 кг |
