| Параметр |
Значение |

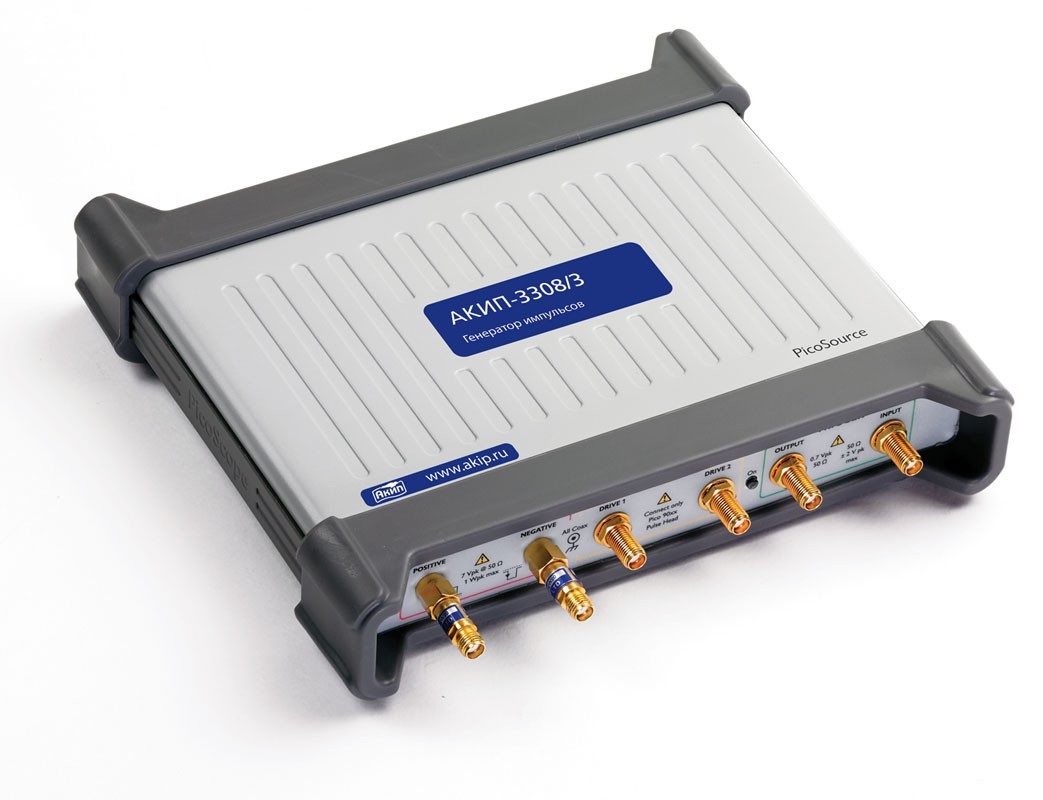

| ИНТЕГРРОВАННЫЙ ВЫХОД (АКИП - 3308/1 , АКИП - 3308/3) |
| Вид выходного сигнала |
Импульс с положительной или отрицательной полярность ю с возвращением к 0 В |
| Выходной импеданс |
50 Ом |
| Выходной разъем |
sma (f) - тип |
| Выходной уровень |
2,5 В ... 6 В с шагом 10 мВ |
| Погрешность установки уровня |
± 10% |
| Скважность |
50% макс. – для выходного уровня ≤ 4 В
20% макс. - для выходного уровня > 4 В |
| Компенсация фазового сдвига с разрешение |
Разрешение 1 пс для диапазон а ≥ 2 нс |
| Время нарастания |
Положительный/отрицательный импульс, сглаженный (smooth) режим < 60 пс (10% ... 90%)
Отрицательный импульс, быстрый ( fast ) режим < 50 пс (10% ... 90%) |
| Импульсные аберрации |
< +20%, – 10% для первых 2 нс
< ±7% до 10 нс
< ±2% до ( длит. импульс. – 50 нс )
< +40%, – 10% |
| Время спада |
< 8 нс (10% ... 90%) |
| ПРЕОБРАЗОВАТЕЛЬ НА ОСНОВЕ ТУННЕЛЬНОГО ДИОДА (АКИП - 3308/2, АКИП - 3308/3) |
| Положительный преобразователь |
Импульс с положительной полярностью и уровнем < 70 мВ |
| Отрицательный преобразователь |
Импульс с отрицательной полярностью и уровнем < - 70 мВ |
| Выходной импеданс |
50 Ом, ± 2 Ом |
| Выходной разъем |
N(m) - тип |
| Выходной уровень |
200 мВ, фиксированное значение |
| Погрешность установки уровня |
± 25% |
| Компенсация фазового сдвига с разрешение |
Разрешение 1 пс для диапазона ≥ 200 пс |
| Время нарастания |
< 40 пс (10% ... 90%) |
| Импульсные аберрации |
< ±20% для первых 2 нс
< ±7% до 15 нс
< ±2% до (длит. импульс. – 50 нс) |
| Время спада |
< 8 нс (10% ... 90%) |
| Масса, габариты преобразователя |
125 г, 80 x 28 x 25 мм |
| ОБЩИЕ ВРЕМЕННЫЕ ПАРАМЕТРЫ |
| Источник синхрозапуска |
Внутренний, внешний, ручной |
| Джиттер относительно переднего фронта |
3.5 пс СКЗ макс. |
| Задержка после запуска |
42 нс ± 2 нс, фиксированное значение. Позволяет выполнить синхронизацию генератора с стробоскопическим осциллографом |
| Длительность импульса |
200 нс ... 4 мкс с шагом 25 нс |
| Погрешность установки длительности |
±10% ±50 нс |
| Джиттер длительности импульса |
< 0,015% от длительности импульса (СКЗ) |
| Задержка внешнего запуска |
1 мкс ... 1,3 мс с шагом 200 нс |
| Внутренний синхроимпульс |
Установка периода: 1 мкс ... 1 с с шагом 200 нс.
Погрешность установки: 0,01% ±10 нс |
| ВХОД ВНЕШНЕЙ СИНХРОНИЗАЦИИ |
| Входной импеданс |
50 Ом |
| Входной разъем |
sma (f) - тип |
| Макс. входной уровень |
+ 16 дБм, или ± 2 В DC или AC пик |
| Полоса частот |
1 ГГц, связь по входу DC |
| Фронт запуска |
Нарастающий или спадающий (переключаемо) |
| Уровень синхронизации |
- 1 В ... +1 В с шагом 1 мВ |
| Чувствительность |
< 50 мВ пик - пик ( DC ... 100 МГц), линейное нарастание до 100 мВ пик - пик до 1 ГГц |
| Минимальная длительность импульса |
500 пс при 100 мВ пик - пик |
| ВЫХОД СИГНАЛА СИНХРОНИЗАЦИИ |
| Вид выходного сигнала |
Импульсный сигнал с фиксированными амплитудными и временными параметрами, положительная полярность, запуск по нарастающему фронту |
| Входной импеданс |
50 Ом, ±0,5 Ом |
| Входной разъем |
sma (f) - тип |
| Выходной уровень |
> 700 мВ фиксировано значение, логический минимум 0 В ± < 100 мВ |
| Длительность импульса |
500 нс, ± 100 нс |
| Задержка между синхроимпульсами |
4 нс, ± 1 нс |
| Джиттер между синхроимпульсами |
3 пс СКЗ, макс |
| Время нарастания |
< 400 пс (10% ... 90%) |
