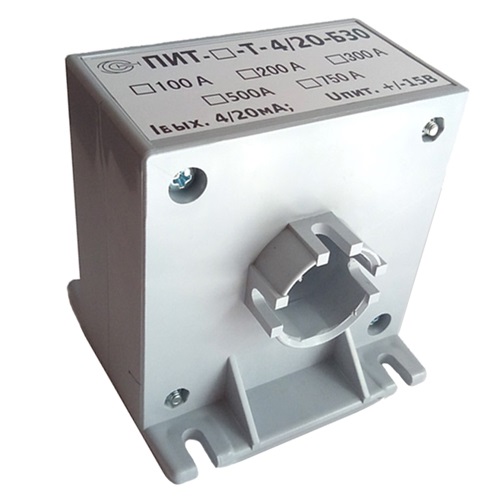

Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные (постоянного и переменного тока, постоянного и переменного напряжения, активной мощности) Преобразователи (датчики) измерительные постоянного и переменного тока ПИТ-200-Т-4/20-Б30 преобразователь измерительный переменного тока
Преобразователи силы тока измерительные ПИТ-Т предназначены для преобразования силы переменного токов в цепях, гальванически изолированных от питания и выхода:
Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.
Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала.
Измерительные преобразователи ПИТ-_-Т-4/20-Б30 выпускаются с разным диапазоном измеряемых токов:
По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.
| Параметр | Значение |
| Пределы преобразования силы тока, не менее, А эфф | 100; 200; 300; 400; 500; 600; 750 |
| Сила тока на выходе при входной силе тока, равной верхнемупределу диапазона, мА | 20 |
| Сила тока на выходе при входной силе тока, равной 0, мА | 4,0 |
| Максимальное сопротивление нагрузки, Ом | 500 |
| Пределы допускаемой основной приведенной погрешностипреобразования силы тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности преобразования силы тока для температурной группы, %: группа А группа В группа С | ± 0,3 ± 0,4 ± 0,5 |
| Частота преобразуемой силы тока, кГц | 30-20000 |
| Время установления выходного сигнала не более, с | 60 |
| Время установления рабочего режима не более, с | 60 |
| Время непрерывной работы, не менее, ч. | неограниченно |
| Время перегрузки по входу, полуторократный номинальный ток | неограниченно |
| Напряжение питания, Uп, В | от 10 до 36 |
| Ток потребления по цепи питания не более, мА | 30 |
| Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В | 10000 |
| Сопротивление изоляции в рабочих условиях не менее, МОм | 5 |
| Диаметр отверстия подтоковую шину, мм | 30 |
| Габаритные размеры, не более, мм | 100х95х102 |
| Масса, не более, г | 500 |
| Нормальные условия применения | температура окружающего воздуха 20±5°C; относительная влажность 30...80%; атмосферное давление 650... 800 мм рт. ст. |
| Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном) | температурная группа А: 0...+70°C; температурная группа В: -10...+70°C; температурная группа С: -40...+70°C; относительная влажность до 90% при 25°C; атмосферное давление 650...800 мм. рт. ст |
| № | Наименование | Количество |
| 1 | Преобразователь измерительный переменного тока ПИТ-200-Т-4/20-Б30 | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
| Артикул: | Наименование: | Цена: | ||
| 1. | 854038 |  | ПИТ-_-Т-4/20-Б30 преобразователь измерительный переменного тока | 26 040 Р |
