Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные (постоянного и переменного тока, постоянного и переменного напряжения, активной мощности) Преобразователи (датчики) измерительные постоянного и переменного тока ПИТ-_-УА-П10 — преобразователь измерительный постоянного и переменного тока

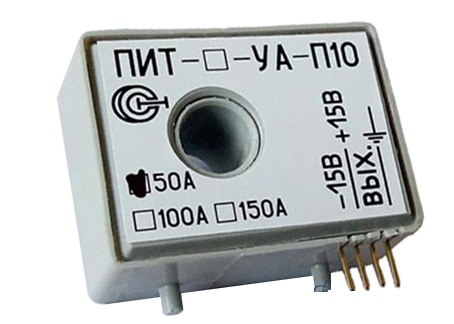

Измерительные преобразователи ПИТ-_-УА-П10 созданы для измерения постоянных, переменных и импульсных токов без разрыва цепи.
Измерительные преобразователи ПИТ-_-УА-П10 выпускаются с разным диапазоном измеряемых токов:
Преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.
| Параметр | Значение | ||
| ПИТ-50-УА-П10 | ПИТ-100-УА-П10 | ПИТ-150-УА-П10 | |
| Диапазон измеряемых токов, А | 0...50 | 0...100 | 0...150 |
| Допустимая перегрузка по измеряемому току, разы | 1,5 | ||
| Диапазон рабочих температур,°С | -20...+70 | ||
| Основная приведенная погрешность, не более, % | 1,0 | ||
| Нелинейность выходной характеристики, не более, % | 0,1 | ||
| Выходной сигнал при номинальном измеряемом токе, мА | 25 | 50 | 75 |
| Коэффициент передачи | 1:2000 | ||
| Полоса пропускания, Гц | 0-50000 | ||
| Источник питания, В | ±15 (±5%) | ||
| Диаметр отверстия под токовую шину, мм | 10 | ||
| Габаритные размеры, мм | 44x33x22 | ||
| Масса, г | 70 | ||
| № | Наименование | Количество |
| 1 | Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-П10 в выбранном исполнении | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
| Артикул: | Наименование: | Цена: | ||
| 1. | 854150 |  | ПИТ-100-УА-П10 — преобразователь измерительный постоянного и переменного тока | 10 800 Р |
| 2. | 854151 |  | ПИТ-150-УА-П10 — преобразователь измерительный постоянного и переменного тока | 10 800 Р |
| 3. | 854152 |  | ПИТ-50-УА-П10 — преобразователь измерительный постоянного и переменного тока | 10 680 Р |
